Thí nghiệm siêu âm kiểm tra chất lượng bê tông:
A1040 MIRA – TFM ULTRASONIC TOMOGRAPH IN CONCRETE
Phương pháp siêu âm ba chiều là một phương pháp tiên tiến, đã được ứng dụng rộng rãi trên thế giới. Phương pháp siêu âm ba chiều cho phép xây dựng được mô hình ba chiều trực quan của cấu kiện được kiểm tra.
Cấu tạo máy siêu âm bình thường chỉ có một đầu dò, do đó siêu âm ba chiều có thể thực hiện trong những điều kiện khó khăn như: với những cấu kiện chỉ lộ một mặt (tường tầng hầm, các đường ngầm…). Các cảm biến trên đầu dò được thiết kết với công nghệ liên kết khô (dry point contact - DPC) nên không cần sử dụng chất tiếp âm, tránh được sai số do sóng truyền qua chất tiếp âm.

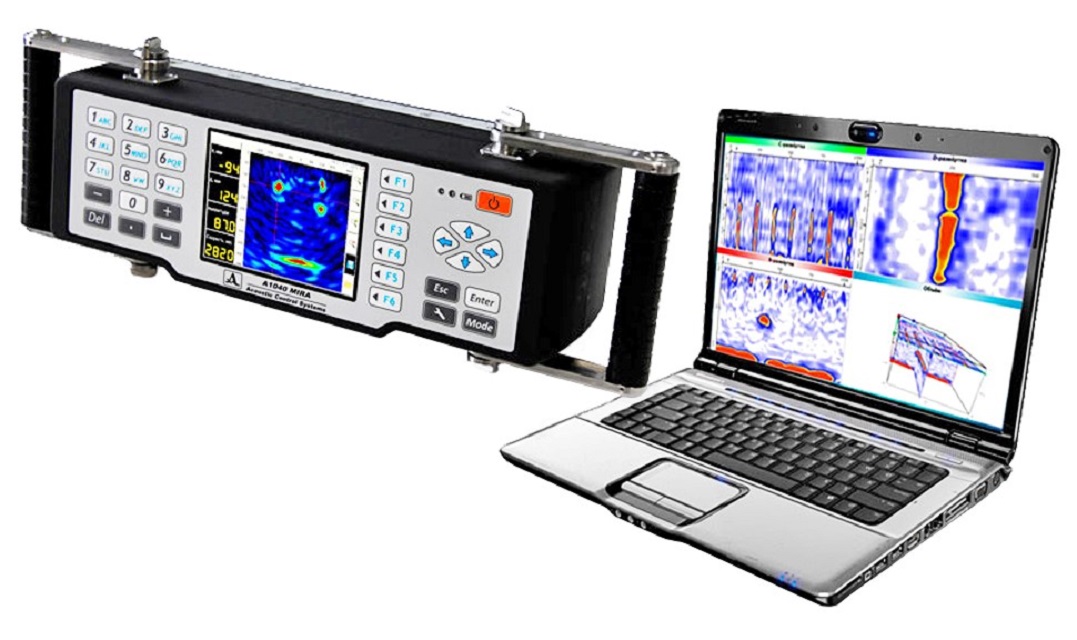

Về thiết bị siêu âm xách tay dòng cao cấp được thiết kế để kiểm tra đánh giá chất lượng các kết cấu Bê-tông và Bê-tông cốt thép với hình ảnh quan sát trực quan 2D/3D mà chỉ cần tiếp xúc từ một phía của đối tượng kiểm tra. Thiết bị đo lường hoàn toàn động lập cho việc thu thập và xử lý ảnh chụp cắt lớp dữ liệu thu được. Hệ thống cảm biến chứa một mảng dải ma trận (Matrix Array) với 48 đầu dò kiểu tiếp xúc khô (DPC – Dry Point Contact) loại sóng trượt có băng thông rộng tần số thấp 50 kHz với các đầu tiếp xúc được làm bằng gốm ceramic chịu được sự mài mòn do đó chúng có thể làm việc với các bề mặt gồ ghề trong thời gian dài. Mỗi đầu dò được trang bị hệ thống giảm xóc lò xo độc lập, do đó cho phép kiểm tra trên các bề mặt không bằng phẳng.
Với những kết hình ảnh 3D thu được từ kết cấu, chúng ta có thể xác định được độ đồng nhất; dò tìm cốt thép, lỗ rỗng, bọt khí, khuyết tật, vết nứt; kiểm tra sự phân tầng, tách lớp của bê tông.
